Cambio di trasmissione per il trasporto ferroviario

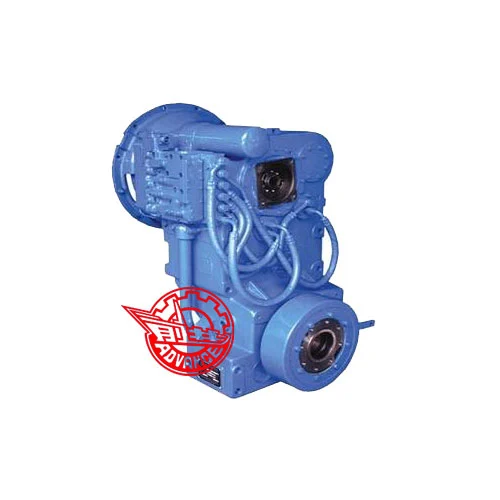

AYB310 Trasmissione automatica

È sviluppato sulla base della trasmissione idraulica YB310, che a Max ha 6 velocità in avanti e 3 inversa, e la frizione di blocco è facoltativa. È adatto per veicoli da costruzione come caricatore, selezionatore e trattore ecc.

Dati principali

Potenza del motore massimo:310kW

Velocità massima del motore:2500r/min

Coppia di ingresso massima:2750n. M

Velocità:6 in avanti 3 inverso, 4 in avanti 3

retromarcia o 3 in avanti 3 inverso

Metodo mutevole:AMT (controllo proporzionale elettrico-idraulico)

Tipo di input:Il convertitore di coppia è direttamente collegato all'involucro del volano o collegato tramite flangia o giunto universale.

Tipo di output:flangia, doppie uscite

Convertitore di coppia:375 convertitore

PTO:Il rapporto per PTO1 è 1: 1 (direzione di rotazione uguale ai motori '), per PTO2 IS-1: 1 (direzione di rotazione contrariamente al motore)

Applicazioni

La trasmissione automatica AYB310 viene utilizzata in veicoli di costruzione come caricatore, selezionatore e trattore ecc.

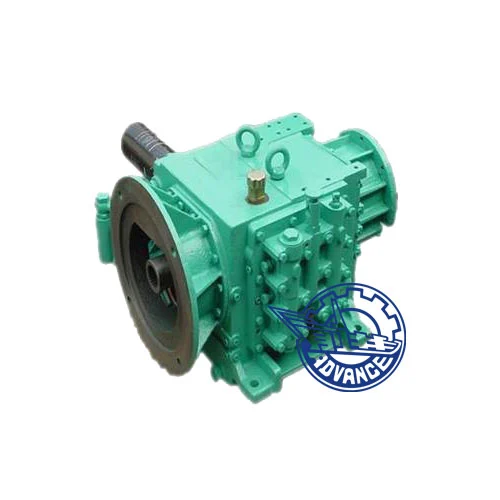

Trasmissione idraulica WG180

La trasmissione idraulica WG180 si basa sulla tecnologia introdotta dalla società ZF, in Germania. Si tratta di una trasmissione idraulica a più velocità contropiede, è costituita da un convertitore di coppia e un cambio di spostamento di alimentazione, controllo meccanico-idraulico elettricor. Le velocità sono disponibili come 6 in avanti 3 inversa, 4 in avanti 3 inversa o 3 in avanti 3 inverso, con corrispondente maniglia di cambio. La frizione di blocco e la pompa di rimorchio sono opzionali.

Dati principali

Potenza del motore massimo:190KW

Velocità massima del motore:2600r/min

Coppia di uscita massima dell'albero della turbina:1450n. M

Velocità:6 in avanti 3 inverso, 4 in avanti 3 inverso o 3 in avanti 3 inverso

Metodo mutevole:controllo idraulico elettrico o meccanico

Tipo di input:Il convertitore di coppia può essere collegato direttamente a SAE1#, 2# (solo 305 e 320 convertitori), 3# (solo 305 convertitore) involucro volano o collegato tramite flangia o giuntura universale.

Tipo di output:Flangia, doppie uscite 305, 320, 340 o 350 convertitore di coppia è facoltativo.

Uscita dell'asse anteriore e posteriore. Il meccanismo di rilascio dell'asse posteriore è facoltativo.

Applicazioni

La trasmissione idraulica WG180 è ampiamente utilizzata nei veicoli di costruzione come selezionatore, caricatore, trattore, raschietto ecc.

Trasmissione idraulica YH350

Si tratta di una trasmissione idraulica multipla ibrida e ibrida planetaria, 4 in avanti e 4 inversa, è costituita da un convertitore di coppia e un cambio di spostamento di potenza, controllato elettrico-idraulico e con frizione di blocco e pompa di rimorchio.

Potenza di input massima:350kW

Velocità di input massima:2300R/min

Coppia di ingresso massima:2450n. M

Velocità:4 Forward 4 PowerShift ibrido inverso / contropiede.

Rapporto di coppia di stallo:K0 = 1. 92-2. 35

Metodo mutevole:Controllo elettrico-idraulico

Rapporti:

Applicazioni

Il cambio di trasmissione YH350 per il trasporto ferroviario è ampiamente utilizzato in macchinari di costruzione come veicoli di manutenzione ferroviaria e trattore ferroviario ecc.
