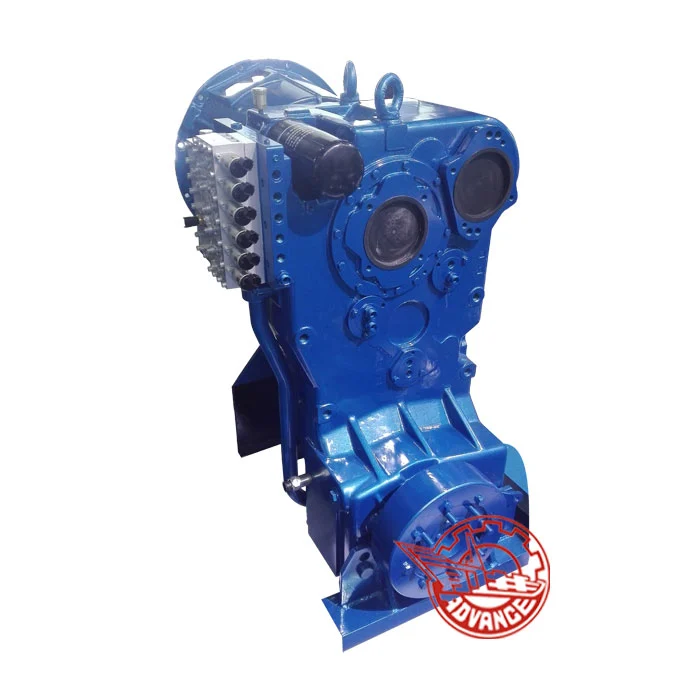

La trasmissione idraulica AWG180 viene aggiornata da Hagg sulla base della trasmissione standard WG180. Al massimo, può realizzare 6 in avanti e 3 inverso. È adatto per macchinari da costruzione come caricatore, selezionatore, veicoli fuoristrada ecc.
Dati principali
Potenza del motore massimo:190KW
Velocità massima del motore:2600r/min
Coppia di uscita massima dell'albero della turbina:1450n. M
Distanza centrale:555/500mm
Metodo mutevole:AT con modalità manuale (controllo proporzionale-idraulico elettrico)
Rapporto:identico a quello della trasmissione WG180
Applicazioni
Il sistema di controllo proporzionale elettrico-idraulico integrato ad alta efficienza può ridurre l'impatto di oltre il 20%, aumentare l'efficienza di lavoro di oltre il 15%, ottenendo così le prestazioni complete della trasmissione. La variazione automatica adattiva a tutta condizione riduce notevolmente la forza di lavoro. Il modo automatizzato di trasmissione meccanica fornisce più modalità di guida. E funzioni di spostamento automatico, sicurezza e pre-diagnosi

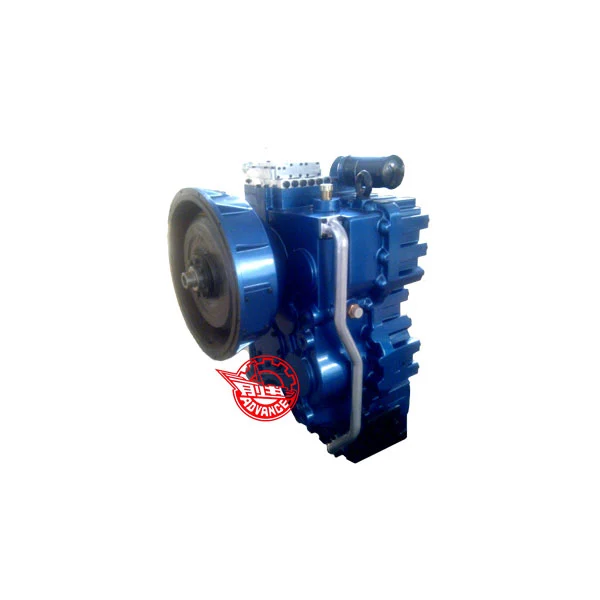

È sviluppato sulla base della trasmissione idraulica YB310, che a Max ha 6 velocità in avanti e 3 inversa, e la frizione di blocco è facoltativa. È adatto per veicoli da costruzione come caricatore, selezionatore e trattore ecc.
Dati principali
Potenza del motore massimo:310kW
Velocità massima del motore:2500r/min
Coppia di ingresso massima:2750n. M
Velocità:6 in avanti 3 inverso, 4 in avanti 3 inverso o 3 in avanti 3 inverso
Metodo mutevole:AMT (controllo proporzionale elettrico-idraulico)
Tipo di input:Il convertitore di coppia è direttamente collegato all'involucro del volano o collegato tramite flangia o giunto universale.
Tipo di output:flangia, doppie uscite
Convertitore di coppia:375 convertitore
PTO:Il rapporto per PTO1 è 1: 1 (direzione di rotazione uguale ai motori '), per PTO2 IS-1: 1 (direzione di rotazione contrariamente al motore)
Applicazioni
Il cambio di trasmissione automatico AYB310 per i livelli di motori viene utilizzato nei veicoli di costruzione come caricatore, selezionatore e trattore ecc.

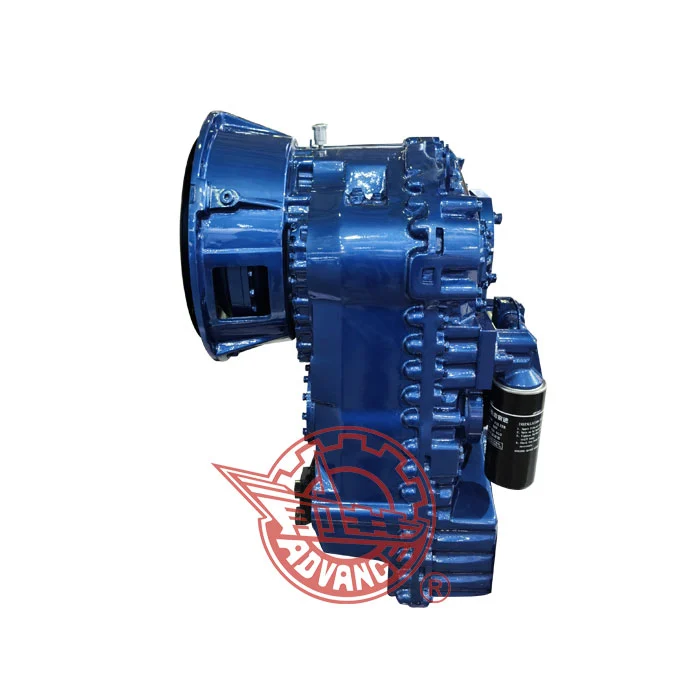

La trasmissione di PowerShift DBA170, utilizzando la trasmissione degli ingranaggi elicoidali, il basso rumore, può sostituire il cambio minerario importato.
Dati principali
Potenza di input massima:170KW
Velocità di input massima:2600r/min
Coppia di uscita massima:1350n. M
Velocità:3 in avanti 3 inverso
Velocità in avanti:5. 019/3. 413/1. 379
Velocità inversa:5. 019/3. 413/1. 379
Distanza centrale:470mm
Metodo mutevole:Controllo elettrico-idraulico
Tipo di input:flangia
Tipo di output:flangia, doppie uscite
Applicazioni
La trasmissione DBA170 PowerShift con convertitore di coppia YJ305 viene utilizzata per Jumbo per trivellazioni di roccia da 52 tonnellate.

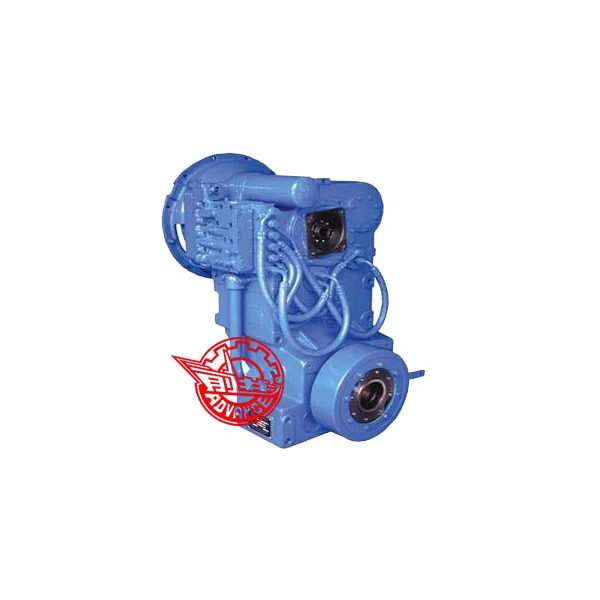

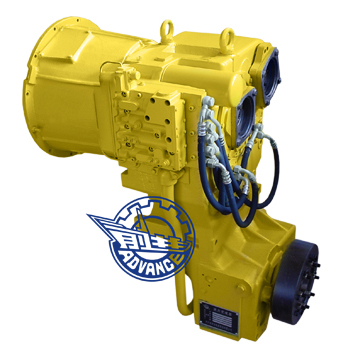

La trasmissione idraulica WG180 si basa sulla tecnologia introdotta dalla società ZF, in Germania. Si tratta di una trasmissione idraulica a più velocità contropiede, è costituita da un convertitore di coppia e un cambio di spostamento di alimentazione, controllo meccanico-idraulico elettricor. Le velocità sono disponibili come 6 in avanti 3 inversa, 4 in avanti 3 inversa o 3 in avanti 3 inverso, con corrispondente maniglia di cambio. La frizione di blocco e la pompa di rimorchio sono opzionali.
Dati principali
Potenza del motore massimo:190KW
Velocità massima del motore:2600r/min
Coppia di uscita massima dell'albero della turbina:1450n. M
Velocità:6 in avanti 3 inverso, 4 in avanti 3 inverso o 3 in avanti 3 inverso
Metodo mutevole:controllo idraulico elettrico o meccanico
Tipo di input:Il convertitore di coppia può essere collegato direttamente a SAE1#, 2# (solo 305 e 320 convertitori), 3# (solo 305 convertitore) involucro volano o collegato tramite flangia o giuntura universale.
Tipo di output:Flangia, doppie uscite 305, 320, 340 o 350 convertitore di coppia è facoltativo.
Uscita dell'asse anteriore e posteriore. Il meccanismo di rilascio dell'asse posteriore è facoltativo.
Applicazioni
Il cambio di trasmissione idraulica WG180 per i livelli di motori è ampiamente utilizzato nei veicoli di costruzione come selezionatore, caricatore, trattore, raschietto ecc.
La trasmissione idraulica WG181 si basa sulla tecnologia introdotta dalla società ZF, in Germania. Si tratta di trasmissione idraulica a più velocità dell'albero ACOUNTER, è costituito da un convertitore di coppia e un cambio di spostamento di alimentazione, controllo idraulico elettrico o meccanico. Le velocità sono disponibili come 6 in avanti 3 inversa, 4 in avanti 3 inversa o 3 in avanti 3 inverso, con corrispondente maniglia di cambio. La frizione di blocco è facoltativo.
Dati principali
Potenza del motore massimo:170KW
Velocità massima del motore:2600r/min
Coppia di uscita massima dell'albero della turbina:1350n. M
Velocità:6 in avanti 3 inverso, 4 in avanti 3 inverso o 3 in avanti 3 inverso
Metodo mutevole:controllo idraulico elettrico o meccanico
Tipo di input:Il convertitore di coppia può essere collegato direttamente a SAE1#, 2# (solo 305 e 320 convertitori), 3# (solo 305 convertitore) involucro volano o collegato tramite flangia o giuntura universale.
Tipo di output:Il convertitore di coppia Flange 305, 320, 340 o 350 è facoltativo.
Output singolo.
Applicazioni
La trasmissione idraulica WG180 è ampiamente utilizzata nei veicoli di costruzione come il trattore, il carrello elevatore ecc.
La trasmissione YB160 è una trasmissione idraulica a più velocità a livello fisso, che combina velocità e variabile di coppia come la funzione integrale, elettrica-idraulica e bloccante è opzionale.
Dati principali
Potenza di input massima:160KW
Velocità di input massima:2500r/min
Coppia dell'albero della turbina massima:1100n. M
Velocità:6 in avanti 3 inverso o 4 in avanti 3 inverso o 3 in avanti 3 inverso
Metodo mutevole:Controllo elettrico -idraulico
Tipo di input:Il convertitore di coppia è direttamente collegato all'involucro del volano o collegato tramite flangia
Tipo di output:Flangia, doppie uscite
Convertitore di coppia:Opzionale per convertitore 305, 320, 340 o 350
Distanza centrale di output di ingresso:500 mm
Applicazioni
La trasmissione idraulica YB160 è ampiamente utilizzata nei veicoli di costruzione come caricatore, camion fork, selezionatore e trattore ecc.
La trasmissione YB210 è una trasmissione idraulica a più velocità in albero fisso, che combina velocità e variabile di coppia come la funzione integrale, elettricaidraulica e bloccante è opzionale.
Dati principali
Potenza di input massima:210KW
Velocità di input massima:2500r/min
Coppia dell'albero della turbina massima:1650n. M
Velocità:6 in avanti 3 inverso o 4 in avanti 3 inverso o 3 in avanti 3 inverso
Metodo mutevole:Controllo elettrico -idraulico
Tipo di input:Il convertitore di coppia è direttamente collegato all'involucro del volano o collegato tramite flangia
Tipo di output:Flangia, doppie uscite
Convertitore di coppia:Opzionale per 340 o 350 convertitori
Distanza centrale di output di ingresso:540 mm
Applicazioni
La trasmissione idraulica YB210 è ampiamente utilizzata nei veicoli di costruzione come caricatore, camion forcella, selezionatore e trattore ecc.
La trasmissione idraulica YD130 è una trasmissione idraulica a più velocità a livello fisso, combinando velocità e variabile di coppia come integrale, controllato da meccanico-idraulico. Le velocità sono 6 in avanti 3 inversa, 4 in avanti 3 inversa o 3 in avanti 3 inversa tramite impugnatura di cambio corrispondente. La funzione di blocco è facoltativo.
Dati principali
Potenza del motore massimo:130kW
Velocità massima del motore:2600r/min
Coppia di uscita massima dell'albero della turbina:1000n. M
Velocità:6 in avanti 3 inverso, 4 in avanti 3 inverso o 3 in avanti 3 inverso
Metodo mutevole:controllo idraulico elettrico o meccanico
Tipo di input:Il convertitore di coppia può essere collegato direttamente a SAE2#, 3# (solo 305 convertitore) involucro del volano o collegato tramite flangia o giuntura universale.
Tipo di output:Flangia, doppio convertitore di coppia 305 o 320 è facoltativo.
PTO:Il rapporto per PTO1 è 1: 1 (direzione di rotazione uguale ai motori '), per PTO2 IS-1: 1 (direzione di rotazione contrariamente al motore)
Applicazioni
La trasmissione idraulica YD130 è ampiamente utilizzata nei veicoli di costruzione come selezionatore, caricatore, trattore e raschietto ecc.
La trasmissione idraulica YD131 è una trasmissione idraulica a più velocità contropiede, è costituita da un convertitore di coppia e un cambio di spostamento di alimentazione, controllato elettrico-o meccanico-idraulico. Le velocità sono 6 in avanti 3 inversa, 4 in avanti 3 inversa o 3 in avanti 3 inversa tramite impugnatura di cambio corrispondente. La frizione di blocco è facoltativo.
Dati principali
Potenza del motore massimo:130kW
Velocità massima del motore:2600r/min
Coppia di uscita massima dell'albero della turbina:1000n. M
Velocità:6 in avanti 3 inverso, 4 in avanti 3 inverso o 3 in avanti 3 inverso
Metodo mutevole:Controllo elettrico o meccanico-idraulico
Tipo di input:Il convertitore di coppia può essere collegato direttamente a SAE2#, 3# (solo 305 convertitore) involucro del volano o collegato tramite flangia o giuntura universale.
Tipo di output:Flangia, doppio convertitore di coppia 305 o 320 è facoltativo.
Applicazioni
La trasmissione idraulica YD131 è ampiamente utilizzata nei veicoli di costruzione come trattore, impianto di perforazione rotante e carrello elevatore ecc.
| Trasmissione idraulica per il selezionatore | |||
| Numero di serie | Modello di prodotto | Specifiche dell'applicazione | Osservazione |
| 1 | YD130 | PY160 | 6 anteriore e 3 inverso, spostamento elettroidraulico |
| 2 | YB160 | PY180 | 6 anteriore e 3 inverso, spostamento elettroidraulico |
| 3 | WG180 | PY180/190 | 6 anteriore e 3 inverso, spostamento elettroidraulico |
| 4 | AWG180 | PY180/190 | 6 anteriore e 3 inverso, manuale e automatico |
| 5 | YB210 | PY240 | 6 anteriore e 3 inverso, spostamento elettroidraulico |
| 6 | YB310 | PY300 | 6 anteriore e 3 inverso, spostamento elettroidraulico |
